Двухтактный двигатель мотоцикла ИЖ - газораспределение

Содержание:

Двухтактный двигатель мотоцикла ИЖ, в котором рабочий цикл проходит за один оборот коленчатого вала, а в цикле – два такта.

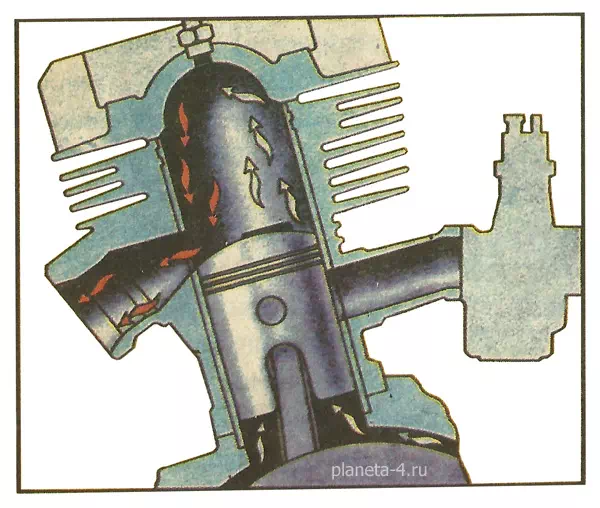

Система газораспределения мотоцикла иж

Верхняя мертвая точка (ВМТ) - самая дальняя точка хода поршня от оси коленчатого вала.
Нижняя мертвая точка (НМТ) – самая ближняя точка хода от оси коленчатого вала.

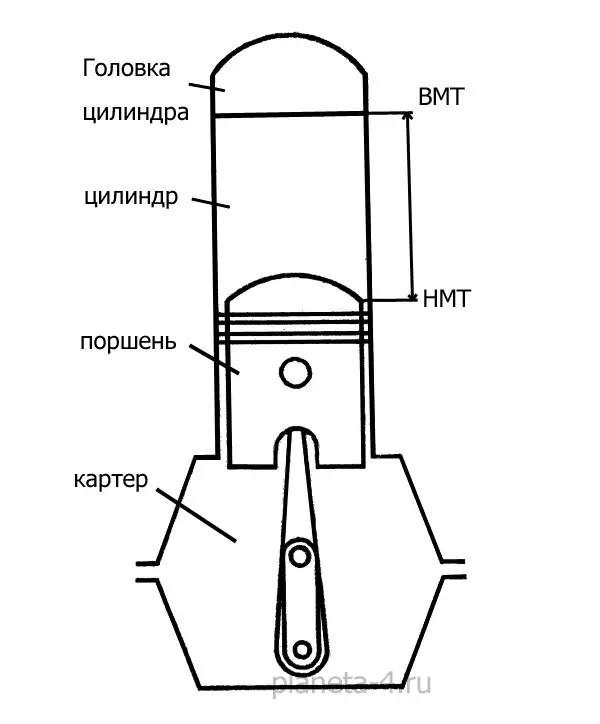

ВМТ и НМТ

Цикл – законченный рабочий ход.

Такт – часть цикла, движение от одной мертвой точка до другой.

Первый такт – ход поршня от НМТ до ВМТ.
Второй такт – ход от ВМТ к НМТ.

В двухтактном двигателе мотоцикла ИЖ функцию газораспределения выполняет поршень, вместе с цилиндром, в стенках которого сделаны окна и каналы.

Процесс протекает не только под головкой цилиндра над поршнем, но и под ним. Точнее в кривошипной камере, которая полностью герметична. В ней и начинается движение кругового цикла.

Впуск, сжатие двухтактного двигателя мотоцикла ИЖ

Начинаем движение к ВМТ и перекрываем верхней частью поршня продувочный канал с лева. От этого в картере создается разряжение.

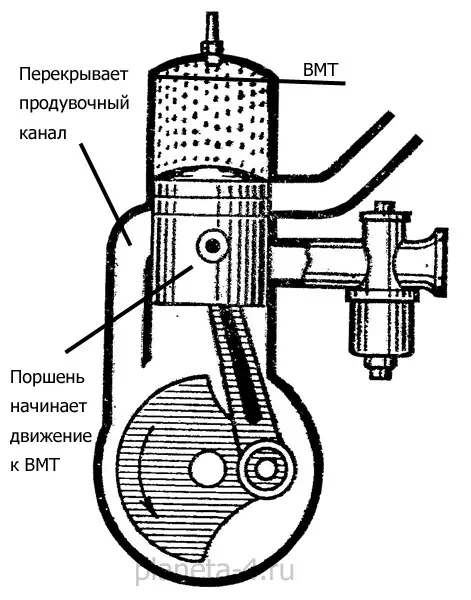

Поршень начинает движение к ВМТ

Выпускное окно цилиндра еще пока открыто продолжается выпуск и продувка, после закрытия начинается сжатие горючей смеси.

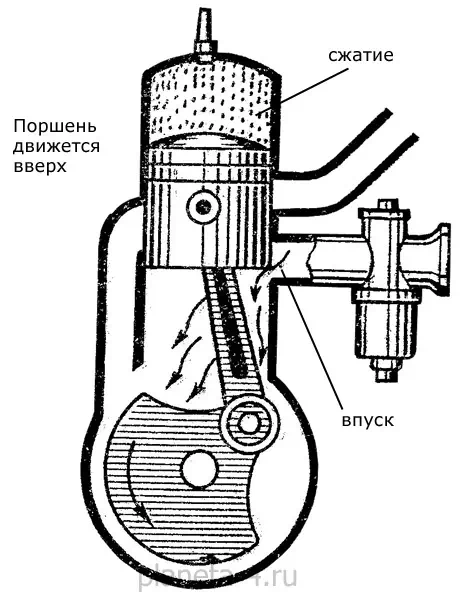

Впуск, сжатие

Движение вверх не останавливается, и кромка юбки открывает впускное окно картера. Через которое всасывается из карбюратора топливная смесь. Происходит впуск.

Рабочий ход, предварительное сжатие, выпуск, продувка.

Поршень, не дойдя до ВМТ несколько миллиметров, свеча зажигания воспламеняет рабочую смесь.

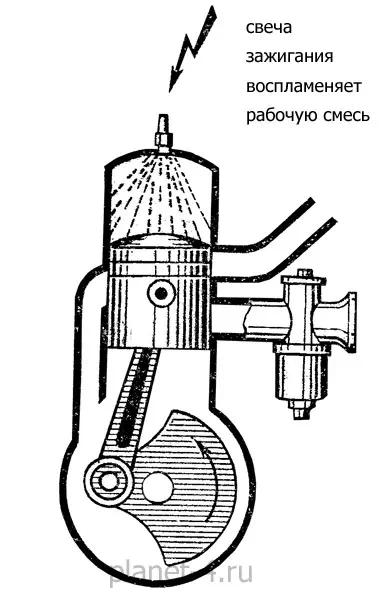

свеча зажигания воспламеняет рабочую смесь

При сгорании повышается температура до 2000 - 2500ºС и резко повышается давление газов заставляя поршень который по инерции проскочил ВМТ двигаться с ускорением в низ к НМТ. Происходит рабочий ход.

После закрытия впускного окна в картере начинается предварительное сжатие – давление повысится до 1,25 – 1,5 кгс/см².

Движение вниз открывает выпускное окно, и отработанные газы вырываются в выхлопную систему. Начался выпуск двухтактного двигателя .

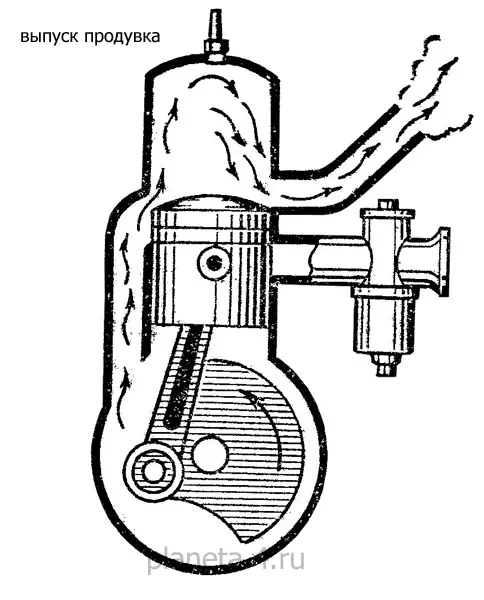

Отработанные газы вырываются в выхлопную систему

Следующим открывается продувочный канал и предварительно сжатая горючая смесь в картере устремляется по каналу в цилиндр.

Заполняет его, вытесняя выхлопные газы, и смешивается с остатками. И порция хорошего топлива успевает выскочить из цилиндра. Началась продувка. Рабочий цикл двухтактного двигателя мотоцикла ИЖ закончен.
